VBM DP/AP Anzahl = 4 (2 Schraubenpaare)
VBM DP/AP Anzahl = 6 (3 Schraubenpaare)
VBM AP/KVH Anzahl = 2
VBM AP/KVH Anzahl = 4
H
VBM HS/ES (konstruktiv) Anzahl = 1
VBM HS/ES (konstruktiv) Anzahl = 2
VAM Ankergrund UK, AP = Beton/Stahlbeton >= C20/25 gerissen
Zusatzinfo VAM
Mit Check min. Windlast wk = +/- 0.6 kN/m2
Ohne Check min. Windlast wk = +/- 0.6 kN/m2
VAM Hinweis Mehrfachbefestigung = Mit
VAM Hinweis Mehrfachbefestigung = Ohne
Hinweis:
Die Zulassungen der Verankerungsmittel VAM definieren
die Anwendung als Einzel- oder Mehrfachbefestigung (MB) fuer
nichttragende Systeme.
Nach EOTA ETAG 020 und ETAG 001 sind fuer die Anwendung
von MB diverse Kriterien zu beachten.
Wir empfehlen hier immer die Abstimmung mit dem Pruefing.
EWO Einschubwinkel oben = L 80/60/6
Hinweise:
Die erste Zahl ist die horizontale Schenkelbreite b_ewo,
die zweite Zahl die vertikale Schenkelbreite,
h_ewo = Einschublaenge in die Schiene HUD 19,
die dritte Zahl die Blechdicke t_ewo.
EWO Einschubwinkel oben = L 80/50/3
EWO Einschubwinkel oben = L 80/50/4
EWO Einschubwinkel oben = L 80/50/5
EWO Einschubwinkel oben = L 80/60/4
EWO Einschubwinkel oben = L 80/60/6
EWO Einschubwinkel oben = L 90/90/3
EWO Einschubwinkel oben = L 90/90/10
EWO Einschubwinkel oben = L 100/50/4
EWO Einschubwinkel oben = L 100/60/6
EWO Einschubwinkel oben = L 100/50/10
EWO Einschubwinkel oben = L 100/100/6
EWO Einschubwinkel oben = L 120/60/6
EWO Einschubwinkel oben = L 120/60/8
EWO Einschubwinkel oben = L 120/80/6
EWO Einschubwinkel oben = L 120/80/10
EWO Einschubwinkel oben = L 130/80/6
EWO Einschubwinkel oben = L 140/40/3
EWO Einschubwinkel oben = L 150/50/4
EWO Einschubwinkel oben = L 150/50/5
EWO Einschubwinkel oben = L 150/75/8
EWO Einschubwinkel oben = L 150/100/5
EWO Einschubwinkel oben = L 150/100/10
EWO Einschubwinkel oben = L 160/60/8
EWO Einschubwinkel oben = L 180/150/6
EWO Einschubwinkel oben = L 200/100/10
Achtung !
Die Verfuegbarkeit der Profile und Werkstoffqualitaeten ist extern zu pruefen !
In der Liste sind ggf. Profile enthalten, die aktuell nicht lieferbar sind.
Empfehlung: Profillisten der Fa. SPAETER Duisburg
Hinweis:
Ansatz Laenge l_ewo = 60 mm fuer System NAFT HUD 19
VBM HS/DP Anzahl = 4 (2 Schraubenpaare)
VBM HS/DP Anzahl = 6 (3 Schraubenpaare)
VBM HS/EWO Anzahl = 1
VBM HS/EWO Anzahl = 2
VBM HS/EWO Anzahl = 3
ES Einsteckleiste Blechdicke = 1.5 mm
ES Einsteckleiste Blechdicke = 2.0 mm
ES Einsteckleiste Blechdicke = 2.5 mm
ES Einsteckleiste Blechdicke = 3.0 mm
Mit Check Teilsicherheitsfaktoren
Ohne Check Teilsicherheitsfaktoren
EW Einschubwinkel Werkstoff = Alu EN AW-6060 T66 (fuk=215 N/mm2)
EW Einschubwinkel Werkstoff = Alu EN AW-6063 T66 (fuk=245 N/mm2)
VBM DP/AP = Bohrschr. Wuerth ASSY Pan Head 6.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM DP/AP = ------------------ VBM Wuerth
VBM DP/AP = Bohrschr. Wuerth ASSY Pan Head 5.0xL dh10.0 mm Edelstahl (ETA-11/0190)
VBM DP/AP = Bohrschr. Wuerth ASSY Pan Head 5.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM DP/AP = Bohrschr. Wuerth ASSY Pan Head 6.0xL dh10.0 mm Edelstahl (ETA-11/0190)
VBM DP/AP = Bohrschr. Wuerth ASSY Pan Head 6.0xL dh12.0 mm Edelstahl (ETA-11/0190)
Hinweise: VBM Alu auf OSB
BT I = DP = Dachrandprofil Alu
BT II = AP = Attikaplatte OSB
dh = Kopfdurchmesser, massgeb. fuer NW Kopfdurchziehen
HS Halter (Schiene) Werkstoff = Alu EN AW-6060 T66 (fuk=215 N/mm2)
HS Halter (Schiene) Werkstoff = Alu EN AW-6063 T66 (fuk=245 N/mm2)
Hinweise:
Die Parameter Rm = fuk und Rp0.2 = fyk sind in einem
Abnahmepruefzeugnis zu garantieren.
Festigkeiten Alu nach EC9
fuk = charakt. Zugfestigkeit
AB Abdeckblech Werkstoff = Alu EN AW-5005 H24/34 NQ (fuk=145 N/mm2)
AB Abdeckblech Werkstoff = Alu EN AW-5754 H111 (fuk=190 N/mm2)
AB Abdeckblech Werkstoff = Alu EN AW-5754 H22/H32 (fuk=220 N/mm2)
Hinweise:
Die Parameter Rm = fuk und Rp0.2 = fyk sind in einem
Abnahmepruefzeugnis zu garantieren.
Festigkeiten Alu nach EC9
fuk = charakt. Zugfestigkeit
fyk = charakt. Streckgrenze ==> massgeb. fuer Bemessung
Kantfaehigkeit extern pruefen !
AP Attikaplatte = OSB3 t=25 mm (rhok>=550 kg/m3) durchlaufend
-------------------- Ohne Attikaplatte
AP Attikaplatte = Ohne
-------------------- Durchlaufende Attikaplatten OSB3
AP Attikaplatte = OSB3 t=25 mm (rhok>=550 kg/m3) durchlaufend
AP Attikaplatte = OSB3 t=30 mm (rhok>=550 kg/m3) durchlaufend
AP Attikaplatte = OSB3 t=40 mm (rhok>=550 kg/m3) durchlaufend
-------------------- Durchlaufende Attikaplatten OSB4
AP Attikaplatte = OSB4 t=25 mm (rhok>=550 kg/m3) durchlaufend
AP Attikaplatte = OSB4 t=30 mm (rhok>=550 kg/m3) durchlaufend
AP Attikaplatte = OSB4 t=40 mm (rhok>=550 kg/m3) durchlaufend
Hinweise:
Die Variante AP 'ohne' ist nur relevant wenn
das gesamte Attikasystem ohne Daemmung
ausgefuehrt wird (Kaltsystem).
OSB 4 hat hoehere Festigkeitswerte als OSB 3.
Die Verfuegbarkeit der gewaehlten Plattendicken bitte extern pruefen !
AB Abdeckblech Blechdicke = 1.5 mm
AB Abdeckblech Blechdicke = 2.0 mm
AB Abdeckblech Blechdicke = 2.5 mm
AB Abdeckblech Blechdicke = 3.0 mm
VBM HS/ES (konstruktiv) = Blindniet SFS ASO-D14-50140-L (P-BWU02-16811)
Hinweise: VBM Alu auf Alu
BT I = HS = Halter, Schiene Alu
BT II = ES = Einsteckleiste Alu
Die Verbindung erfolgt konstruktiv ohne stat. Nachweis.
GF Check Neigung = Mit
GF Check Neigung = Ohne
LA Faktor 5-Feldsystem = 1.13
LA Faktor 1-Feldsystem = 0.50
LA Faktor 2-Feldsystem = 1.25
LA Faktor 3-Feldsystem = 1.10
LA Faktor 4-Feldsystem = 0.93
LA Faktor 5-Feldsystem = 1.13
Hinweise:
Das abgekantete Abdeckblech AB erzeugt auf den
Haltern/Stossverbindern HS ein statisches Mehrfeldsystem.
Der Faktor passt die entspr. Stuetzgroessen an.
Info: Moegliche Systemauslegungen

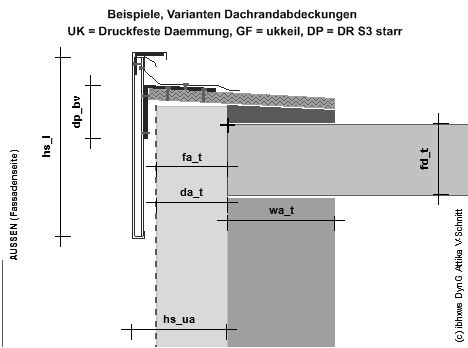

Typ DR Dachrand = Attika, Flachdach
Typ AP Attikaplatte, Randplatte = OSB 3, 4
Typ DP Dachrandprofil = IBHNAFT DRP 19, DR S3
Typ AG Ankergrund = Beton >= C20/25 gerissen
Info: Abkuerzungen Systemkomponenten
AB = Abdeckblech, Attikablende, Haube
AG = Ankergrund
AP = Attikaplatte, Dachrandplatte
DA = Daemmung
DD = Druckfeste Daemmung
DP = Dachrandprofil, Dachrandabschlussprofil
DR = Typ Dachrand
ES = Einsteckleiste
EW = Einschubwinkel
EWO = Einschubwinkel oben
EWI = Einschubwinkel unten
FA = Fassade
GF = Gefaelle
HS = Halter, Schiene
LA = Lasten
UK = Unterkonstruktion
VAM = Verankerungsmittel
VBM = Verbindungsmittel
WA = Wand, Attikawand
ZA = Zusatzanker am HS
EWU Einschubwinkel unten = Ohne
Hinweise:
Die erste Zahl ist die horizontale Schenkelbreite b_ewu,
die zweite Zahl die vertikale Schenkelbreite,
h_ewu = Einschublaenge in die Schiene HUD 19,
die dritte Zahl die Blechdicke t_ewu.
EWU Einschubwinkel unten = L 80/50/3
EWU Einschubwinkel unten = L 80/50/4
EWU Einschubwinkel unten = L 80/50/5
EWU Einschubwinkel unten = L 80/60/4
EWU Einschubwinkel unten = L 80/60/6
EWU Einschubwinkel unten = L 90/90/3
EWU Einschubwinkel unten = L 90/90/10
EWU Einschubwinkel unten = L 100/50/4
EWU Einschubwinkel unten = L 100/60/6
EWU Einschubwinkel unten = L 100/50/10
EWU Einschubwinkel unten = L 100/100/6
EWU Einschubwinkel unten = L 120/60/6
EWU Einschubwinkel unten = L 120/60/8
EWU Einschubwinkel unten = L 120/80/6
EWU Einschubwinkel unten = L 120/80/10
EWU Einschubwinkel unten = L 130/80/6
EWU Einschubwinkel unten = L 140/40/3
EWU Einschubwinkel unten = L 150/50/4
EWU Einschubwinkel unten = L 150/50/5
EWU Einschubwinkel unten = L 150/75/8
EWU Einschubwinkel unten = L 150/100/5
EWU Einschubwinkel unten = L 150/100/10
EWU Einschubwinkel unten = L 160/60/8
EWU Einschubwinkel unten = L 180/150/6
EWU Einschubwinkel unten = L 200/100/10
EWU Einschubwinkel unten = Ohne
Achtung !
Die Verfuegbarkeit der Profile und Werkstoffqualitaeten ist extern zu pruefen !
In der Liste sind ggf. Profile enthalten, die aktuell nicht lieferbar sind.
Empfehlung: Profillisten der Fa. SPAETER Duisburg
Hinweise:
Ansatz Laenge l_ewu = 60 mm fuer System NAFT HUD 19
EWU = Ohne: Das Abdeckblech/Haube wird direkt um den Halter HUD 19 geklickt !
Zeichnung Dampfsperre = Mit
Zeichnung Dampfsperre = Ohne
Hinweise:
Die Darstellung der Dampfsperre in den dynamischen
Grafiken ist nur als I n f o zur Komplettierung der
Dachrandkonstruktion zu sehen und als
Ausfuehrungsplanung nicht zu benutzen !
VBM HS/EWO = Gewindefurch.Schraube SFS TDB-6.3x19 A4 (ETA-10/0198)
VBM HS/EWO = ------------------ VBM SFS intec
VBM HS/EWO = Bohrschr. SFS SDA5/3.5-6-H13-S4-5.5x20 A4 (AbP-BWU02-168011)
VBM HS/EWO = Gewindefurch.Schraube SFS TDB-6.3x19 A4 (ETA-10/0198)
VBM HS/EWO = Blindniet SFS ASO-D14-50140-L (P-BWU02-16811)
Hinweise: VBM Alu auf Alu
BT I = HS = Halter Alu
BT II = EWO = Einschubwinkel oben Alu
Nicht alle VBM sind fuer die diff. Blechdicken der EWO einsetzbar.
Empfehlung: Gewindefurchende Schraube.
Zeichnung Dichtungsbahn = Mit
Zeichnung Dichtungsbahn = Ohne
Hinweise:
Die Darstellung der Dichtungsbahnen in den dynamischen
Grafiken ist nur als I n f o zur Komplettierung der
Dachrandkonstruktion zu sehen und als
Ausfuehrungsplanung nicht zu benutzen !
VBM HS/DP = Gewindefurch.Schraube SFS TDB-6.3x19 A4 (ETA-10/0198)
Hinweise: VBM Alu auf Alu
BT I = HS = Halter Alu
BT II = DP = Dachrandprofil Alu
DP Dachrandprofil Werkstoff = Alu EN AW-6060 T66 (fuk=215 N/mm2)
DP Dachrandprofil Werkstoff = Alu EN AW-6063 T66 (fuk=245 N/mm2)
Hinweise:
Die Parameter Rm = fuk und Rp0.2 = fyk sind in einem
Abnahmepruefzeugnis zu garantieren.
Festigkeiten Alu nach EC9
fuk = charakt. Zugfestigkeit
ZA Zusatzanker = Ohne [ohne]
ZA Zusatzanker = Z-Profil Aluminium [zprofil]
ZA Zusatzanker = Fstick, Gewindestange A4 [fstick]
ZA Zusatzanker = L-Konsole + Anschlusswinkel AW [koaw]
Hinweise:
ZA Zusatzanker sind ggf. erforderlich bei grossen
Windlasten und langen Haltern HS bzw. grosse Breiten
der Abdeckhaube ( Abdeckblech).
Z-Profil:
I.d.R. Kantprofil, Ankergrund AG eben.
Keine variablen Abstaende.
Fstick:
Universell einsetzbar, vorteilhaft bei Daemmungen.
Anschlussloch im HS erforderlich.
L-Konsole + Anschlusswinkel AW:
Variable Abstaende, Ankergrund AG uneben, leicht einstellbar.
Schenkel von Konsole und AW in die gleiche Richtung anordnen !
==> Geringe Exzentrizitaet der Zugkaft auf VAM.
0% Ueberschreitung GZT akzeptiert
1% Ueberschreitung GZT akzeptiert
2% Ueberschreitung GZT akzeptiert
3% Ueberschreitung GZT akzeptiert
4% Ueberschreitung GZT akzeptiert
5% Ueberschreitung GZT akzeptiert
6% Ueberschreitung GZT akzeptiert
7% Ueberschreitung GZT akzeptiert
8% Ueberschreitung GZT akzeptiert
9% Ueberschreitung GZT akzeptiert
VBM AP/KVH = Bohrschr. Wuerth ASSY Senkkopf 6.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = ------------------ VBM Wuerth
VBM AP/KVH = Bohrschr. Wuerth ASSY Pan Head 5.0xL dh10.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Pan Head 5.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Pan Head 6.0xL dh10.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Pan Head 6.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Senkkopf 5.0xL dh10.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Senkkopf 5.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Senkkopf 6.0xL dh10.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY Senkkopf 6.0xL dh12.0 mm Edelstahl (ETA-11/0190)
VBM AP/KVH = Bohrschr. Wuerth ASSY 3.0 SK Scheibenkopf 6.0xL dh14.0 mm Edelstahl (ETA-11/0190)
Hinweise: VBM OSB auf KVH
BT I = AP = Attikaplatte OSB
BT II = UK = Unterkonstruktion KVH
Achtung !
OSB-Platten haben im Kern eine geringere Dichte als am Rand.
Empfehlung VBM mit Pan Head oder Scheibenkopf.
Kopf nicht versenken ! Durchziehgefahr !
Senkkopf nur bei sehr geringen Auslastungen.
Ermittlung der Materialmengen = Mit
Ermittlung der Materialmengen = Ohne
;
VAM Ankergrund ZA = Beton/Stahlbeton >= C20/25 gerissen
------------------ Ankergrund Beton
VAM Ankergrund ZA = Cc Beton/Stahlbeton >= C20/25 gerissen
------------------ Ankergrund Vollsteine
VAM Ankergrund ZA = KS Kalksandvollstein fb >= 12 N/mm2
VAM Ankergrund ZA = Mz Mauerziegel Vollstein fb >= 12 N/mm2
VAM Ankergrund ZA = Vbn Normalbetonvollstein
VAM Ankergrund ZA = Vbl Leichtbetonvollstein
------------------ Ankergrund Lochsteine
VAM Ankergrund ZA = KSL Kalksandlochstein fb >= 12 N/mm2
VAM Ankergrund ZA = Hlz Hochlochziegel fb >= 12 N/mm2
VAM Ankergrund ZA = Hbn Hohlblock Normalbeton
VAM Ankergrund ZA = Hbl Hohlblock Leichtbeton
------------------ Ankergrund Porenbeton, Gasbeton
VAM Ankergrund ZA = PP2 Porenbeton FKL 2
VAM Ankergrund ZA = PP4 Porenbeton FKL 4
VAM Ankergrund ZA = PP6 Porenbeton FKL 6
Achtung !
Die Tragfaehigkeiten der VAM sind je nach Zulassung und Ankergrund
von diversen Kriterien bzw. Randbedingungen abhaengig, wie z.B.
Druckfestigkeit, Rohdichte, Lochbild, Setztiefen, Temperatur, Bohrlochart ...
==> Im Webservice Ansatz von ausgewaehlten mittleren Tragfaehigkeiten.
In der Praxis sind ggf. Tragfaehigkeitsmodifikationen erforderlich.
Mit den Anpassungsfaktoren knvamza, kvvamza und kmvamza ist jede geforderte
Tragfaehigkeit NRk, VRk und MRk einzustellen.
Z.B.: Verputzte Ankergruende
Voraussetzungen:
Genaue Kenntnis der entspr. Zulassung und Vergleich mit den
im Webservice angesetzten Werten (siehe Hintergrundwerte).
Z.B.: knvamza = NRk,Wunsch lt. Zulassung / NRk,Webservice
www.windimnet.de
==> Varianten Dachrandprofile (PDF)
==> Infos Regelwerke, Standsicherheit, Praxis (PDF)
(c)ibhxws Special EC Webdienste Regelwerke Dachdecker, ZVSHK, Flachdach Statische Nachweise Dachrandabdeckungen ibh Dr. Heller entwickelt High Tech Online Webdienste fuer statische Nachweisfuehrungen in bautechnischen Spezialbereichen. Grundlagen sind die aktuellen Eurocodes und spezielle Zulassungen von Verbindungs- und Verankerungsmitteln. VORGEHAENGTE HINTERLUEFTETE FASSADEN (VHF) Komplette VHF-Systeme incl. Bekleidung und deren Befestigung Diverse Unterkonstruktionen (UK) Strukturelemente, Verbindungsmittel (VBM) Verankerungsmittel (VAM) fuer massgebende Ankergruende ATTIKA- und MAUERABDECKUNGEN Nach den Regelwerken der Dachdecker und ZVSHK Komplettnachweise vom Abdeckblech bis zum VAM Systemoptimierung fuer alle praktischen Unterkonstruktionen DACHRANDABDECKUNGEN Nach den Regelwerken der Dachdecker und ZVSHK Komplettnachweise vom Abdeckblech bis zum VAM Systemoptimierung fuer alle praktischen Unterkonstruktionen SANIERUNG von HOLZBALKENDECKEN Spezialverfahren ibh AHB ohne Oeffnung der Gefache Schraegverschraubung von Sonder-Vollgewindeschrauben Erhoehung der Tragfaehigkeit fuer Nutzungsaenderung, Schallschutz GERUESTVERANKERUNGEN Arbeitsgerueste Regel- und Sonderausfuehrungen Ankerlasten, Nachweis Ankersysteme DIN 4420, DIN 4426, DIN EN 12810, DIN EN 12811 GRUNDLAGEN, BASISDIENSTE Windlasten Fassaden, Flachdaecher, Attiken DIN EN 1991-1-4 Windlasten Kreiszylinder DIN EN 1991-1-4 Thermische Analyse von VHF-Systemen Als Browser / Anzeigetool sind alle aktuellen Varianten moeglich, wie z.B. EDGE, FIREFOX, CHROME, OPERA ... Neben der Online-Version der Dienste / Webservices koennen Offline Sonderloesungen programmiert werden. Die Dienste laufen dann unabhaengig vom Internet auf dem lokalen Server IIS unter Win7 Pro und Win10 Pro. Bitte Anfrage: ibh@windimnet.de
ASP.NET 4.0.30319.42000 (c)ibhxws service multiserv www.windimnet400.de
normal
lang
kurz
Regelwerke fuer Dachdecker, Metalltechniker ZVSHK
DIN EN 1991, DIN EN 1999, DIN 18531, DIN 18339
_1_
_2_
_3_
_4_
Position
Vorhaben
Zusatzinfo
Fusszeile
(c) ibhxws Multi-Browser-Version
(c) ibh Dr.Heller Webdienste VS 2019 ed_drad01 / v loc 23/11/22
Hinweise, Bemerkungen zur aktuellen Position
Zusammenfassung Hauptparameter, Mengen
VBM DP/AP = Dachrandprofil/Attikaplatte
VBM HS/ES = Halter/Einsteckleiste (konstruktiv ohne NW)
DP Dachrandprofil = IBHNAFT DRP19, einstellbar, Gelenk
DP Dachrandprofil = IBHNAFT DR S3, starr, Neigung 3 grad
Hinweise:
==> DR S3:
Starres Winkelprofil fuer Standardneigung 3 grad.
==> DRP19:
Einstellbares Profil mit Zentralgelenk zwischen dem vertikalen
und horizontalen Schenkel.
Exakt einstellbar sind horizontale, vertikale sowie
Verdrehungs- und Neigungsparameter im Dachrandsystem.
In der Praxis wird das Dachrandprofil auch als
Dachrandabschlussprofil bezeichnet !
Zusammenfassung der Hauptparameter = Mit
Zusammenfassung der Hauptparameter = Ohne
Bemaszung Maszzahl = Mit
Bemaszung Maszzahl= Ohne
VBM HS/EWO = Halter/Einschubwinkel oben
VAM UK, AP = Unterkonstruktion, Attikaplatte
Infos, Details, Links
UK KVH, DDaemm, Flachblech Alu
UK Unterkonstruktion
Charakt. Schneelast nach DIN EN 9191-1-3
Sicherheiten Einwirkungen, Widerstaende
Teilsicherheiten
ZA Zusatzanker am HS
VAM ZA = Zusatzanker bzw. Ankergrund Wand
DR Typ Dachrand
FA Fassade
DA Daemmung
GF Gefaelle
VBM AP/KVH = Attikaplatte/Unterkonstruktion KVH
VBM ES/DP = Einsteckleiste/Dachrandprofil
VBM HS/DP = Halter/Dachrandprofil
VBM Verbindungsmittel
HS Halter (Schiene, Attikaschiene)
EW Einschubwinkel
ES Einsteckleiste
AP Attikaplatte (Dachrandplatte)
Nachweisoptionen
Charakt. Windlasten nach DIN EN 1991-1-4
LA Lasten
VAM Verankerungsmittel
AB Abdeckblech
DP Dachrandprofil
Ergebnisausgabe = Normal, ohne Hilfs-/Zwischenwerte
Ergebnisausgabe = Lang, mit Hilfs-/Zwischenwerten
Ergebnisausgabe = Kurz, kompakte Eingabe- und Nachweiswerte
Info FA Fassade aussen
Info Fi Fassade innen
fi_t Fassadenaufbau innen Gesamtdicke[mm]
ap_kr Kragarm (links oder rechts) [mm]
h0_vorh Bohrlochtiefe VAM [mm]
a_l Gesamtlaenge Dachrandabdeckung [m]
dp_l Laenge (in Laengsrichtung) [mm]
gammaG Teilsicherheit Eigenlasten [-]
gammaQ Teilsicherheit Windlasten [-]
gammaM1 Teilsicherheit Widerstand EC9 [-]
gammaM2 Teilsicherheit Widerstand EC9 [-]
gammaM3 Teilsicherheit Widerstand VBM [-]
fa_uo Fassadenaufbau aussen Ueberstand oben [mm]
fi_uo Fassadenaufbau innen Ueberstand oben [mm]
da_uo Daemmung aussen Ueberstand oben [mm]
uk_ua Ueberstand aussen [mm]
uk_ui Ueberstand innen [mm]
uk_b Breite UK [mm]
uk_ha Hoehe aussen [mm]
uk_hi Hoehe innen [mm]
di_uo Daemmung innen Ueberstand oben [mm]
do_ua Daemmung oben Ueberstand aussen [mm]
smin Achsabstand VAM im Ankergrund [mm]
cmin Randabstand VAM im Ankergrund [mm]
do_ui Daemmung oben Ueberstand innen [mm]
wa_t Dicke Attikawand [mm]
fa_t Fassadenaufbau aussen Gesamtdicke
di_t Daemmung innen Dicke [mm]
do_t Daemmung oben Dicke[mm]
vam_e Abstand VAM (Laengsrichtung) [mm]
ewu_emin min. Abstand Fassade/Abkantung unten [mm]
ap_ua Ueberstand aussen [mm]
hs_e Abstand HS (Laengsrichtung) [mm]
hs_ua Ueberstand aussen [mm]
hs_uo Ueberstand oben [mm]
dp_bh Breite Schenkel horizontal [mm]
dp_bv Breite Schenkel vertikal [mm]
dp_t Blechdicke [mm]
Info Schneelast
ab_kr Kragarm (links oder rechts) [mm]
sk charakt. Schneelast [kN/m2]
Info Windlast
Ergebnisse TXT
ap_ui Ueberstand innen [mm]
fd_t Dicke Flachdecke, Ringanker [mm]
hs_l Laenge [mm]
gammaM Teilsicherheit EC5 Holzbau [-]
wsk,wa charakt. Windsog Wand [kN/m2]
da_t Daemmung aussen Dicke [mm]
wsk,fd charakt. Windsog Flachdach [kN/m2]
ES Einsteckleiste Werkstoff = Alu EN AW-5005 H24/34 NQ (fuk=145 N/mm2)
ES Einsteckleiste Werkstoff = Alu EN AW-5754 H111 (fuk=190 N/mm2)
ES Einsteckleiste Werkstoff = Alu EN AW-5754 H22/H32 (fuk=220 N/mm2)
Hinweise:
Die Parameter Rm = fuk und Rp0.2 = fyk sind in einem
Abnahmepruefzeugnis zu garantieren.
Festigkeiten Alu nach EC9
fuk = charakt. Zugfestigkeit
fyk = charakt. Streckgrenze ==> massgeb. fuer Bemessung
Kantfaehigkeit extern pruefen !
UK Unterkonstruktion = Kantholz KVH C24 [kvh]
UK Unterkonstruktion = Druckfeste Daemmung [ddaemm]
UK Unterkonstruktion = Flachblech Alu [fbalu]
UK Unterkonstruktion = Ohne [ohne]
Hinweise:
Jede UK-Variante hat spezielle Moeglichkeiten der Gefaelleerzeugung
und Varianten mit/ohne Attikaplatte AP.
Fehlermeldung bei inkompatiblen Kombinationen !
UK = Kantholz KVH C24:
Parallelseitig oder als Keil geschnitten, mit/ohne Attikaplatte AP.
Parallelseitig: Erzeugung der Neigung mit Klotz, Niveauplatte.
UK = Druckfeste Daemmung (DDaemm):
Keil oder Parallelmatte, immer m i t Attikaplatte AP.
Parallelmatte Erzeugung der Neigung mit Klotz, Niveauplatte.
Die Parameter uk_ua und uk_ui werden intern = 0 gesetzt.
UK = Flachblech Alu:
Nicht brennbare Dachrandabdeckung.
Alu-Flachblech mit 3 grad Abkantung am horizontalen Schenkel
des Dachrandprofils DP starr oder mit Gelenk. Breite = 115 mm.
UK = Ohne:
Attikaplatte AP direkt auf Ankergrund.
Neigung durch Klotz (Niveauplatte) auf AP.
Hier i.d.R. keine Daemmung (Kaltsystem).
DA Daemmung = Mit
DA Daemmung = Ohne (Kaltsystem)
Hinweis:
Bei DA Ohne ist ggf. ein System ohne Attikaplatte AP
moeglich. Die DP liegen dann
direkt auf der Unterkonstruktion UK bzw. Ankergrund.
FA Fassade = Mit
FA Fassade = Ohne
Hinweis:
FA = Mit: Andeutung der Dicke Fassadenaufbau,
wie z.B. fuer VHF, WDVS oder Putz.
DR Typ Dachrand = Ringanker + Attikawand
DR Typ Dachrand = Flachdach + Wand
Hinweise:
Fuer den Ringanker und das Flachdach ist der
Ankergrund Beton gerissen, ungerissen verfuegbar.
Der optionale Zusatzanker ZA liegt in der Wand bzw.
Attikawand. Hier stehen allen Ankergruende Beton,
Vollsteine, Lochstein und Porenbeton zur Verfuegung.
VAM Ankertyp UK, AP = Hilti Rahmenduebel HRD 10 A4 hnom=70 Z-21.2-2034 (E)
------------------ VAM fuer Verankerungsgrund Beton
VAM Ankertyp UK, AP = fischer Injektion FIS EM M10 A4 hef=60 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M10 A4 hef=80 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M10 A4 hef=100 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M10 A4 hef=120 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M12 A4 hef=70 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M12 A4 hef=90 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M12 A4 hef=110 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion FIS EM M12 A4 hef=130 ETA-10/0012 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M10 A4 hef=60 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M10 A4 hef=80 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M10 A4 hef=100 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M10 A4 hef=120 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M12 A4 hef=70 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M12 A4 hef=90 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M12 A4 hef=110 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Injektion Superbond M12 A4 hef=130 ETA-12/0258 (E)
VAM Ankertyp UK, AP = fischer Rahmenduebel SXR 10 gvz hnom=50 ETA-07/0121 (M, ETB)
VAM Ankertyp UK, AP = fischer Rahmenduebel SXRL 10 gvz hnom=70 ETA-07/0121 (M, ETB)
VAM Ankertyp UK, AP = fischer Rahmenduebel SXRL 10 Einzelbefestigung gvz hnom=70 Z-21.2-2092 (E)
VAM Ankertyp UK, AP = fischer Rahmenduebel SXRL 10 Einzelbefestigung A4 hnom=70 Z-21.2-2092 (E)
VAM Ankertyp UK, AP = fischer Langschaftduebel SXS 10 gvz hnom=50 Z-21.2-1734 (E)
VAM Ankertyp UK, AP = fischer Langschaftduebel SXS 10 A4 hnom=50 Z-21.2-1734 (E)
VAM Ankertyp UK, AP = fischer Ankerbolzen FAZ II M10 A4 hef=60 ETA-05/0069 (E)
VAM Ankertyp UK, AP = fischer Ankerbolzen FAZ II M10 A4 hefred=40 ETA-05/0069 (E)
VAM Ankertyp UK, AP = fischer Ankerbolzen FAZ II M12 A4 hef=70 ETA-05/0069 (E)
VAM Ankertyp UK, AP = fischer Ankerbolzen FAZ II M12 A4 hefred=50 ETA-05/0069 (E)
VAM Ankertyp UK, AP = EJOT Kunststoffduebel SDF 10H gvz hnom=70 ETA-10/0305 (M)
VAM Ankertyp UK, AP = EJOT Kunststoffduebel SDF 10V gvz hnom=40 ETA-10/0305 (M)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M8 A4 hef=80 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M10 A4 hef=40 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M10 A4 hef=60 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M10 A4 hef=80 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M10 A4 hef=100 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M12 A4 hef=48 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M12 A4 hef=60 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M12 A4 hef=80 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Injektion HIT-RE 500-SD M12 A4 hef=100 ETA-07/0260 (E)
VAM Ankertyp UK, AP = Hilti Rahmenduebel HRD 10 gvz hnom=50 ETA-07/0219 (M, ETB)
VAM Ankertyp UK, AP = Hilti Rahmenduebel HRD 10 gvz hnom=70 ETA-07/0219 (M, ETB)
VAM Ankertyp UK, AP = Hilti Rahmenduebel HRD 10 gvz hnom=70 Z-21.2-2034 (E)
VAM Ankertyp UK, AP = Hilti Rahmenduebel HRD 10 A4 hnom=70 Z-21.2-2034 (E)
VAM Ankertyp UK, AP = Wuerth Rahmenduebel W-UR 10 gvz hnom=50 ETA-08/0190 (M, ETB)
VAM Ankertyp UK, AP = Wuerth Rahmenduebel W-UR 10 gvz hnom=70 ETA-08/0190 (M, ETB)
VAM Ankertyp UK, AP = Wuerth Rahmenduebel W-UR 10 A4 hnom=50 ETA-08/0190 (M, ETB)
VAM Ankertyp UK, AP = Wuerth Rahmenduebel W-UR 10 A4 hnom=70 ETA-08/0190 (M, ETB)
Hinweise Rand- und Achsabstaende
Die minimalen Randabstaende cmin und Achsabstaende smin sind abhaengig von:
- Ankertyp, Zulassung
- Bauteildicke
- Beton gerissen oder ungerissen
- Durchmesser VAM
- Setztiefe, Ankertiefe
- Einzel-VAM oder Gruppe
- Interaktion, Interpolation cmin und smin
Insbesondere die Interaktion definiert je nach Ankertyp unterschiedliche
Mindestwanddicken wa_t im Kontext der Attikaloesung.
Aufgrund der Vielfalt der Moeglichkeiten sind im vorliegenden Dienst
die Parameter cmin und smin als Eingabewert vorgesehen.
Der Nutzer kann dann nach Kenntnis der VAM-Zulassung
praxisnahe Werte festlegen.
Im Dienst kann bei Wanddicken wa_t < 150 mm nur 1 VAM mittig gesetzt werden.
==> Interne Meldung
Bei 2 VAM werden die Eingabewerte cmin und smin fuer Kollisionschecks benutzt.
Achtung !
Einzelbefestigung Kuststoffduebel:
Ersatz fischer SXS 10 nach Z-21.2-1734 durch fischer SXRL 10 nach Z-21.2-2092
Fuer Restbestaende SXS 10 noch waehlbar !
Hinweise Allgemein:
(E) = VAM Zulassung fuer Einzelbefestigung
(M) = VAM Zulassung fuer Mehrfachbefestigung
(M) = Massgeb. Parameter siehe entspr. Zulassung und EOTA ETAG 001
(ETB) = Europaeische Technische Bewertung
VAM Anzahl = 2 pro Achse Verankerung quer
VAM Anzahl = 1 pro Achse Verankerung quer (Sonderfall)
VAM Anzahl = 2 pro Achse Verankerung quer
Hinweise:
Die Achsen der Verankerungen in Querrichtung werden
in Abhaengigkeit der Art der UK definiert.
Hier sind dann die Abstaende uk_e der UK und hs_e der
Halter,Stossverbinder massgebend. Bei den UKs ' DDaemm ' und ' Ohne '
rechnet das System mit dem Abstand hs_e.
Die VAM werden mittig zwischen den Rillenhaltern HS
im Abstand hs_e angeordnet.
Bei der UK-Variante ' Vorhanden ' werden alle Parameter der
Verankerung abgeschaltet.
Im Dienst kann bei Wanddicken wa_t < 150 mm nur 1 VAM mittig gesetzt werden.
==> Interne Meldung
Bei 2 VAM werden die Eingabewerte cmin und smin fuer Kollisionschecks benutzt.
Mit DynGraf Auslastungsprofil Gesamtsystem
Ohne DynGraf Auslastungsprofil Gesamtsystem
VBM ES/DP Anzahl = 1
VBM ES/DP Anzahl = 2
VBM ES/DP Anzahl = 3
HS Halter (Schiene) = NAFT HUD 19 (Jy=3.42 cm4)
VBM AP/KVH Einbindetiefe lef = 4 * dVBM
VBM AP/KVH Einbindetiefe lef = 6 * dVBM
VBM AP/KVH Einbindetiefe lef = 8 * dVBM
Hinweise:
Fuer die jeweilige Einbindetiefe in das KVH bitte extern
die Schraubenlaenge festlegen.
VBM ES/DP = Gewindefurch.Schraube SFS TDB-6.3x19 A4 (ETA-10/0198)
Hinweise: VBM Alu auf Alu
BT I = ES = Einsteckleiste Alu
BT II = DP = Dachrandprofil Alu
Infolge Blechdicke 8 mm DP nur gewindefurchende Schraube geeignet.
wdk,wa charakt. Winddruck Wand [kN/m2]
nicht loeschen !
nicht loeschen !
nicht loeschen !
Projektdaten
Uebersichten, Mengen
Kommentar
Subservices
Hintergrund
Infos: Systemauslegungen, Abkuerzungen
Waehlen Sie bitte hier ein Praxisbeispiel einer Dachrandabdeckung DRAD !
------------------------------------- Flachdach: Beispiele DRAD mit UK = Druckfeste Daemmung (DDaemm)
BDD1: UK = DDaemm, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 500 mm
BDD2: UK = DDaemm, GF Gefaelle = klotz, DP Dachrandprofil = DRP19 einstellbar, Gelenk, Laenge HS = 500 mm ----- Mit ZA = Z-Profil
BDD3: UK = DDaemm, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 700 mm ----- Mit ZA = Z-Profil
BDD4: UK = DDaemm, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 700 mm ----- Mit ZA = Konsole+AW
BDD5: UK = DDaemm, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 600 mm ----- Mit ZA = Fstick
------------------------------------- Flachdach: Beispiele DRAD mit UK = Ohne
BUO1: UK = Ohne, GF Gefaelle = klotz, DP Dachrandprofil = DR S3 starr, Laenge HS = 250 mm
------------------------------------- Flachdach: Beispiele DRAD mit UK = KVH
BKH1: UK = KVH, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 500 mm
BKH2: UK = KVH, GF Gefaelle = klotz, DP Dachrandprofil = DR S3 starr, Laenge HS = 300 mm
BKH3: UK = KVH, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 500 mm ----- ohne AP
BKH4: UK = KVH, GF Gefaelle = klotz, DP Dachrandprofil = DRP19 einstellbar, Gelenk, Laenge HS = 400 mm ----- ohne AP ----- Mit ZA = Fstick
------------------------------------- Flachdach: Beispiele DRAD mit UK = Flachblech Alu (nicht brennbar)
BFB1: UK = Flachblech Alu, GF Gefaelle = 3 grad, DP Dachrandprofil = DR S3 starr, Laenge HS = 350 mm
BFB2: UK = Flachblech Alu, GF Gefaelle = 3 grad, DP Dachrandprofil = DRP19 einstellbar, Gelenk, Laenge HS = 600 mm ---- Mit ZA = Konsole+AW
------------------------------------- Attika: Beispiele DRAD mit diversen UKs
BDD1ATT: UK = DDaemm, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 500 mm
BUO1ATT: UK = Ohne, GF Gefaelle = klotz, DP Dachrandprofil = DR S3 starr, Laenge HS = 250 mm
BKH1ATT: UK = KVH, GF Gefaelle = ukkeil, DP Dachrandprofil = DR S3 starr, Laenge HS = 500 mm
BFB1ATT: UK = Flachblech Alu, GF Gefaelle = 3 grad, DP Dachrandprofil = DR S3 starr, Laenge HS = 350 mm
Hinweise:
Der vorliegende Webdienst bietet sehr viele Varianten Dachrandabdeckungen DRAD.
Die o.g. Praxisbeispiele wurden strukturiert nach Art der UK, Art der GF Gefaelleerzeugung und Art DP Dachrandabschlussprofil.
Fuer die einzelnen Systeme stehen i.d.R. diverse konstruktive und Geometrie-Varianten zur Verfuegung.
Speziell entwickelte dynamische (parametergestuetzte) Online-Grafiken zeigen sofort maszstaeblich den aktuellen
System-Querschnitt an. Infolge der grossen Datenmengen und komplexen Zusammenhaenge werden die Geometrieparameter
Bemaszungen usw. in mehreren dynamische Grafiken DynG dargestellt !
DynG06 zeigt das Gesamtsystem und die masggeb. Strukturelemente in Laengsrichtung.
Bei grossen Ausladungen koennen die Grafiken mit einem Maszstabsfaktor angepasst werden.
Moegliche Kollisionen der Strukturelemente werden i.d.R. mit internen min/max-Geometriechecks abgefangen.
Alle vorliegenden Systeme koennen realisiert werden fuer DR Typ Dachrand = Flachdach oder Attika.
Fuer die DP Dachrandabschlussprofile stehen grundsaetzlich 2 Varianten zur Verfuegung:
==> System IBHNAFT DR S3, starr, Standardneigung 3 grad
==> System IBHNAFT DRP19, einstellbar, Gelenk, div. Neigungen
Bei langen Haltern HS bzw. grossen Blendenbreiten kann ein Zusatzanker ZA angeordnet werden.
==> Infos Windlasten, Windzonen
==> Infos Dachrandabschluesse, Abstaende, Ueberdeckungen (PDF)
==> Infos Einstellungen IE fuer die Webdienste
==> Infos Exzentrizitaetsfaktor kex
==> Infos cmin und smin VAM
Tabletservice Windlasten vertikale Waende nach EC1
Tabletservice Windlasten Waende, Flachdach nach EC1
Tabletservice Windlasten runde Baukoerper nach EC1
Statische Nachweise Attikaabdeckungen
Servicebereich VHF Vorgehaengte hinterlueftete Fassaden
Homepage (c)ibhxws Webdienste Bautechnik
Daten eingeben, Webdienst starten
(c) ibhxws Spezielle Subdienste
Intern: Listenstrukturen mit Kennung
Intern: Listenstrukturen ohne Kennung
Intern: Tooltips der Objekte ausschalten
Hinweise:
Tooltips koennen nur temporaer ausgeschaltet werden.
(Belegung mit Null-String.)
Z.B. bei Praesentationen stoerende Tooltips bei Eingabeboxen
und diversen Auswahllisten.
Bei Wertaenderung in Textbox oder Liste wird
Tooltip wieder aktiviert.
Erst neues Beispiel aktivieren, dann Tooltips ausschalten.
Alle Tooltips werden eingeschaltet bei Neustart des Dienstes.
GF Gefaelle, Neigung = UK-Keil (UK KVH, DDaemm)
GF Gefaelle, Neigung = Klotz (Niveauplatte Metall, Kunststoff, Keramik u.a.)
GF Gefaelle, Neigung = 3 grad Abkantung Flachblech Alu
Hinweise:
Die Variante der Quergefaelle-Erzeugung korrespondiert mit
der gewaehlten UK-Variante und mit/ohne Attikaplatte.
UK-Keil:
Nutzung bei UK-Material, das keilfoermig geschnitten werden kann,
also KVH oder DDaemmung (druckfest).
Klotz (Niveauplatte, Distanzklotz, Distanzplatte):
Gefaelle durch Klotz (Metall, Kunststoff, Keramik u.a.)
immer unter Dachrandprofil DP starr oder einstellbar.
Anwendung bei den UK-Varianten KVH, DDaemmung und Ohne.
Fuer eine Neigung von 3 grad Klotzhoehe ca. 9...10 mm
bei effektiver DP-Breite von 170 ... 180 mm.
Mit einem einem nicht brennbaren Klotz, ohne UK und ohne AP
sind nicht brennbare DRAD zu realisieren..
3 grad Abkantung:
Nur bei UK Flachblech.
Abkantung am horizontalen Schenkel Dachrandprofil DP.
Festwert, da DP starr Strangpressprofil mit 87 grad Innenwinkel.
(c)ibhxws DynGrafik Maszstabsfaktor = 1.0
(c)ibhxws DynGrafik Maszstabsfaktor = 0.9
(c)ibhxws DynGrafik Maszstabsfaktor = 0.8
(c)ibhxws DynGrafik Maszstabsfaktor = 0.7
(c)ibhxws DynGrafik Maszstabsfaktor = 0.6
(c)ibhxws DynGrafik Maszstabsfaktor = 0.5
(c)ibhxws DynGrafik Maszstabsfaktor = 1.1
(c)ibhxws DynGrafik Maszstabsfaktor = 1.2
(c)ibhxws DynGrafik Maszstabsfaktor = 1.3
(c)ibhxws DynGrafik Maszstabsfaktor = 1.4
(c)ibhxws DynGrafik Maszstabsfaktor = 1.5
(c)ibhxws DynGrafik Kopftext = Mit
(c)ibhxws DynGrafik Kopftext = Ohne
