Halter, Stossverbinder, Attikaschienen, Buegel

Infos zu den Haltersystemen von Attika/Mauerabdeckungen







Allgemeines



Fuer Attika/Mauerabdeckungen sind in der Praxis diverse Varianten bzw. Systeme anzutreffen.

Die Abdeckbleche sind i.d.R. abgekantete Alu-Bleche 1.5 ... 3 mm Dicke oder Edelstahlbleche,

Titanzink, Kupfer, Stahlbleche verzinkt oder stranggepresste Sonderprofile.

Massgebend fuer die Sicherheit ist die Unterkonstruktion bzw. die Haltersysteme, Stossverbinder.

Hier sind zu unterscheiden

Nach den neuen Fachregeln im Dachdecker- und Metallbauerhandwerk sind diese

Systeme prueffaehig statisch nachzuweisen.

In der bisherigen Praxis wurden die Abstaende der Halter, die Verbindungs- und

Verankerungsmittel nach handwerklichen Erfahrungen festgelegt.

Diverse Vergleichsberechnungen mit Windlasten Ansatz Flachdach/Wand nach

DIN EN 1991-1-4 zeigen, dass die ueblichen Abkant-Systeme nur anwendbar sind bei

geringen Gebaeudehoehen, geringen Abstaenden 300...500 mm und geringen Windlasten.

 Ausserdem definieren Materialdicken,Biegeradien und Werkstoff-Festigkeiten

Grenzen fuer die Abkant-Loesungen.

Neuartige Einschub/Steck-Systeme mit sehr biegesteifen Attikaschienen und

Einschubwinkeln ermoeglichen die Nachweisfuehrung fuer wirtschaftliche Halterabstaende

bis ca. 1500 mm und hoehere Windlasten.



Die folgenden Bilder/Infos zeigen ausgewaehlte Attikaloesungen aus der aktuellen Praxis.

Die statisch-konstruktive Qualitaet bzw. Nachweisfuehrung dieser Loesungen sind nicht

Gegenstand der Info.





Abkant-Systeme







N-A-F-T

Alu-Rillenhalter (Gefaellehalter, Systemhalter) mit Distanzprofil









PRESIGNO

Alu-Rillenhalter mit Gummilippen-Dichtung





ALURAL

Alu-Rillenhalter mit Gummilippen-Dichtung







PREFA

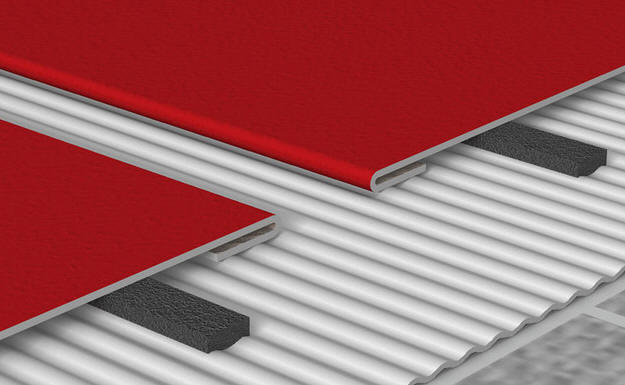

Stossverbindung mit Wellblech, ohne Halter/Stossverbinder









DACHRINNEN-SHOP

Komplettes Abkantsystem Halterblech und Abdeckblech











DOCPLAYER.ORG

Komplettes Abkantsystem Halterblech und Abdeckblech









SOLID-C ATTIFIX

Abkant-Halter aus Alu (bis 8 m Gebaeudehoehe) oder Stahlblech verzinkt









BLECHSHOP24.DE

Attika/Mauerabeckung mit Unterblechen









Einschub/Steck-Systeme







System DSWIBH-S

DSWIBH Attikaschiene, Halteschiene Small

Komplette Nachweisfuehrung Struktur, Verbindungen und Verankerungen im

ibh Webservice eD_ATTAD1









System DSWIBH-L

DSWIBH Attikaschiene, Halteschiene Large

Komplette Nachweisfuehrung Struktur, Verbindungen und Verankerungen im

ibh Webservice eD_ATTAD1





SPAETER

ECOCLAD Attikaschiene, Halteschiene

Rillenprofil mit Gummilippen extern aufbringen (z.B. Kleben)

Komplette Nachweisfuehrung Struktur, Verbindungen und Verankerungen im

ibh Webservice eD_ATTAD1















ALWITRA

Halteschienen, Einschubwinkel, Attika/Dachrandabdeckungen







DACH-PAULUS.DE

Stossverbinder Topclip Alu









Sonderloesungen

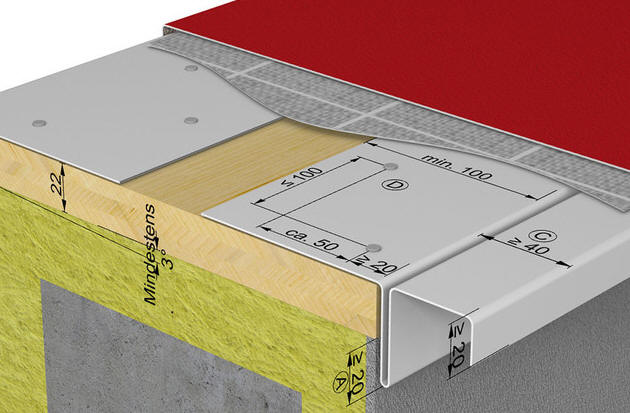

PREFA

Sonderloesung Kantblech als Halter





BAUFLASCHNEREI-ZOLYNSKI

Klebesystem auf OSB-Platte
