Hintergrundinformationen des Webdienstes
Aussenwandbekleidungen, hinterlueftet (VHF)
ARGETON TAMPA Fassadenziegel auf vertikaler Alu-UK
Statische Nachweise GZT, GZG
Fassadenplatte, Unterkonstruktion, Verankerungen
DIN 18516, Eurocodes EC0, EC9
Empfehlungen zur Nutzung des Dienstes:
1. Parameter eingeben bzw. waehlen
2. Dienst starten mit 'go' oder
2. Beispiel in Liste anklicken (Empfehlung)
3. Parameter editieren, an aktuelles Projekt anpassen
4. Dienst wiederholt starten mit 'go'
5. Mit Klick auf ONLINE-PDF eine PDF-Datei für Drucken/Speichern erzeugen oder
6. Ergebnistext bzw. Bilder markieren und kopieren
7. Ergebnistext bzw. Bilder in externe Anwendung einfuegen
Links zu weiteren wichtigen Hintergrundinformationen von VHF-Systemen:
==> Lasteinflussbreiten Halteprofil HPhz
==> Anpassungsfaktoren der Schnittgroessen fuer HPhz und Tragprofile TP
==> Torsionssteifigkeit HPhz, Verbindung mit TP
==> Lasteinflussbreiten Tragprofil TP
==> Rahmenwirkungen in einer VHF-UK
==> Festpunkttypen einer VHF-UK
==> Festpunkttypen genieteter und geschraubter Fassadenplatten
==> Exzentrizitaetsfaktor Konsolen, Wandhalter
==> Nachgiebigkeit der Unterkonstruktion nach ZUBER
==> Ermittlung der Schnittgroessen punktgestuetzter Bekleidungen
==> Querschnittsklassifizierung, Formfaktor usw. nach DIN EN 1999-1-1
Allgemeines
Die komplexen Tragfähigkeitsnachweise im vorliegenden Webservice erfordern
diverse Ansaetze aus unterschiedlichen Regelwerken und fachspezifischen
Veroeffentlichungen.
Die wichtigsten Formeln, Infos und Tragfähigkeitsansätze sind im Folgenden zusammengestellt.
In Abhängigkeit der im Dienst verfügbaren bzw. gewählten BFM, VBM und VAM werden
ggf. entsprechende Zulassungen bzw. Allgemeine bauaufsichtliche Prüfzeugnisse herangezogen
(Siehe auch o.g. Links).

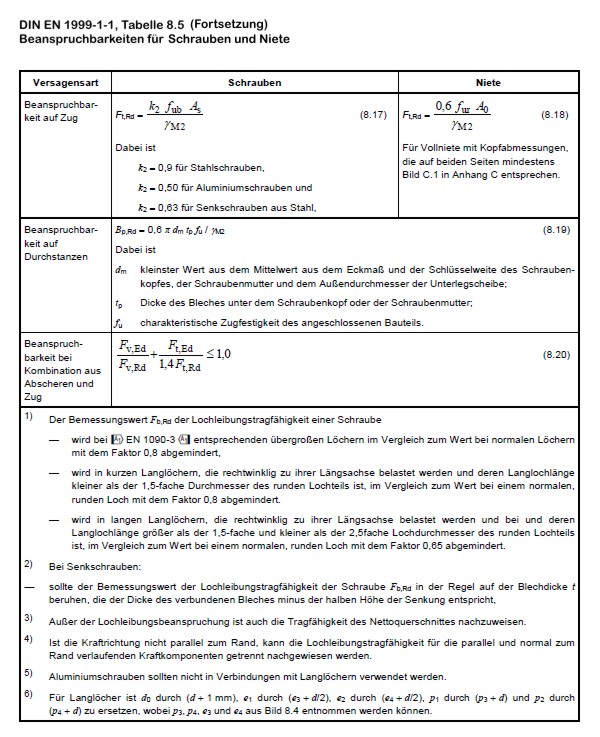

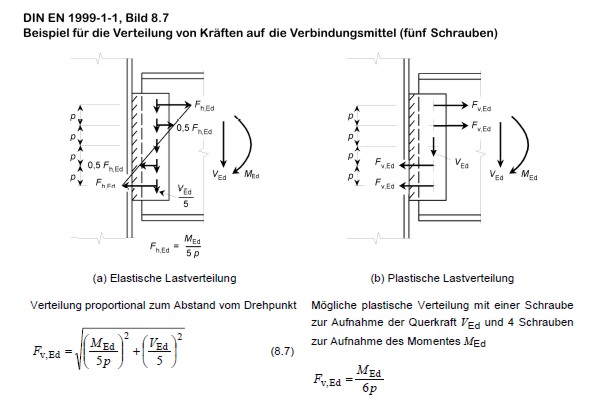

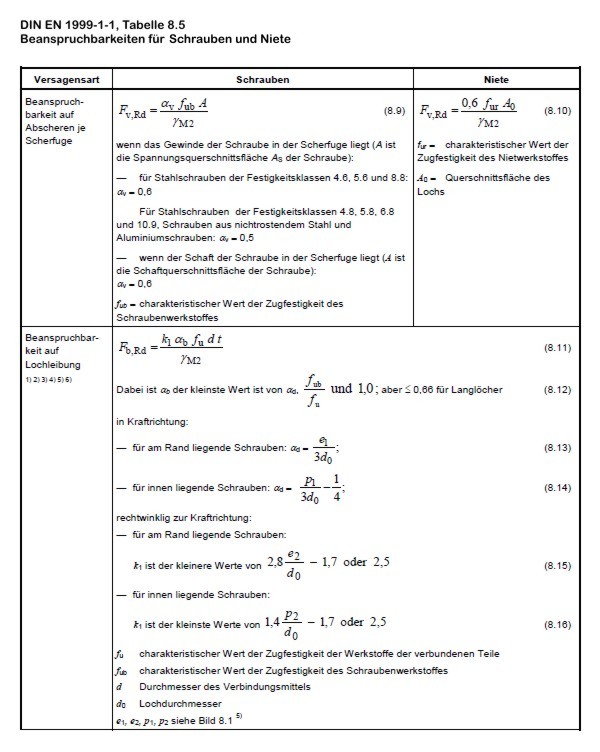

Tragfähigkeitsansätze VBM nach EC9: Aluminiumbauwerke
Tragfähigkeitsansätze Stabilitätsnachweise Konsolen nach EC9: Aluminiumtragwerke

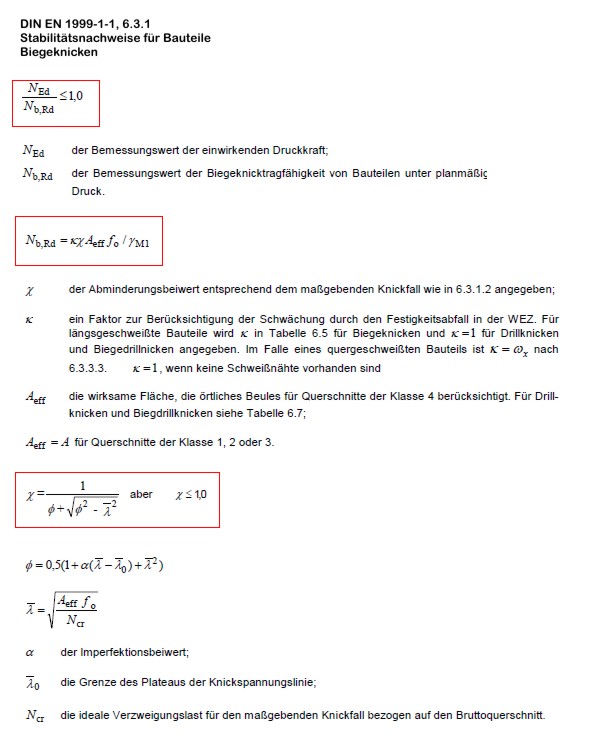

Bauteile mit planmäßig zentrischem Druck

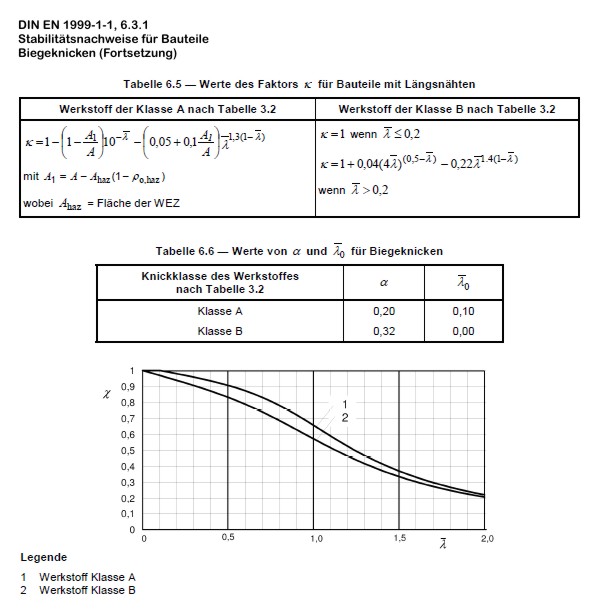

Biegeknicken
Hinweis:
- Für Alu-Bleche Ansatz Knickklasse (Beulklasse) BC = "B"
Abkuerzungen
ABZ = Allgemeine Bauaufsichtliche Zulassung
AG = Ankergrund
BFM = Befestigungsmittel
BK = Bekleidung
BV = Bauvorhaben
C = Festigkeitsklasse bei Nadelholz
DG = Doppelgewinde
EC = Eurocode
EN = Euronorm
ETA = Europaeische Technische Zulassung
FP = Festpunkt
GP, GP1 = Gleitpunkte
GSTFP = Gleit-Stoss-Festpunkt
GZG = Grenzzustand der Gebrauchstauglichkeit
GZT = Grenzzustand der Tragfaehigkeit
HK = Hinterkante
HPhz = Halteprofil horizontal
HZ = horizontal
KLED = LED = Klasse der Lasteinwirkungsdauer
KVH = Konstruktionsvollholz
NH = Nadelholz
NKL = Nutzungsklasse
NW = Nachweis, Nachweiswerte
OF = Oberflaeche
OK = Oberkante
PZ = Pruefzeugnis
TG = Teilgewinde
TP = Tragprofil
UK = Unterkonstruktion
UK = Unterkante
V = vertikal
VAM = Verankerungsmittel (Duebel, Bolzen, Anker)
VB = Verb. = Verbindung
VBM = Verbindungsmittel (Schrauben, Niete, Naegel)
VG = Vollgewinde
VHF = Vorgehaengte, hinterlueftete Fassade
V-HZ-UK = Unterkonstruktion aus vertikalen und horizontalen Strukturelementen
VK = Vorderkante
WH = Wandhalter
Z = Zulassung
ZIE = Zustimmung im Einzelfall
ZW = Zwischenwerte, Kontrollwerte
Variablenbezeichnungen, Formelzeichen
Die folgenden Formelzeichen sind eine Auswahl aus den komplexen Bereichen
Eingabe, Zwischenwerte und Nachweiswerte. Weitere Detailwerte sind in den einzelnen
Ausgabebloecken des Dienstes nachzuvollziehen.
Die Bezeichnungen beziehen sich auf Nachweise im gesamten VHF-Kontext mit
unterschiedlichen Befestigungssystemen der Bekleidung.
Massgebende Geometrieparameter:
av = Hebelarm = Abstand aeussere VBM Tragprofil / Konsole
av,max = max. moeglicher Hebelarm
bs = Breite VHF-Lueftungsspalt (min. 20 mm)
d = Durchmesser VBM
htp = Hoehe Tragprofil
l = Laenge VBM = Schraubenlaenge
tb = Dicke Bekleidung
td = Dicke Waermedaemmung
tnt = Dicke nichttragende Schicht, z.B. Putz
ts = Dicke Halteprofil HPhz
tth = Dicke Thermostop
tx = Abstand Vorderkante UK / Hinterkante Bekleidung
v = Vorlage, Ausladung
Querschnittsparameter (HPhz, TP, Beetle, Wandhalter):
b = Breite, Tiefe, Dicke
h = Hoehe
t = Blechdicke
A = Querschnittsflaeche
iy, iz = Traegheitsradien
Jy, Jz = Traegheitsmomente
JT = Torsionstraegheitsmoment
Wy, Wz = Widerstandsmomente
EJy, EJz = Biegesteifigkeiten
Werkstoffparameter:
alphaT = Waermeausdehnungskoeffizient
Emod = Elastizitaetsmodul
fu,k = charakt. Zugfestigkeit (Metall)
fy,k = charakt. Streckgrenze (Metall)
rho = Rohdichte
Lastparameter:
wd = charakt. Winddruck
ws = charakt. Windsog (negative Eingabe)
gk = charakt. Eigenlast der Bekleidung
gk,Zusatzlast = z.B. charakt. Schnee/Eislast
le1 = Lasteinflussbreite V-Last Tragprofil TP
le2 = Lasteinflussbreite HZ-Last Tragprofil TP
le3 = Lasteinflussbreite V-Last Halteprofil HPhz
le4 = Lasteinflussbreite HZ-Last Halteprofil HPhz
System- bzw. Strangparameter:
ap = Abstand Tragprofile, Straenge
L = Stuetzweite Tragprofil, Strang
Lcr = Knicklaenge
lp = Laenge Tragprofil, Strang
ko = Kragarm oben
ku = Kragarm unten
Faktoren:
gammaG = Teilsicherheitsfaktor Eigenlast (staendige Einwirkung)
gammaM = Teilsicherheitsfaktor Widerstand Material, Werkstoff
gammaQ = Teilsicherheitsfaktor Wind (kurze Einwirkung)
ka1,2 = Anpassungsfaktor Auflagerkraft
kex, kexfp, kexgp = Exzentrizitaetsfaktor Konsole, Wandhalter
kf1,2 = Anpassungsfaktor Durchbiegung
kfp, kgp = Anpassungsfaktor zul. F VAM fuer FP und GP
km1,2 = Anpassungsfaktor Moment
Kraefte, Momente, Spannungen, Verformungen:
max.f = maximale Durchbiegung
zul.f = zulaessige Durchbiegung
F = Kraft, Beanspruchung
Fres = resultierende Kraft
M = Moment
N = Normalkraft
Q = Querkraft, Scherkraft
sigmax = Normalspannung
V = Querkraft, Scherkraft
Vx,y,z = charakt. Tragfaehigkeit Contrial Tricam
Index, Subkennung Variable:
b = Lochleibungswirkung bei VBM
d = Bemessungswert eines Parameters
Ed = Bemessungswert Einwirkung, Beanspruchung
Ek = charakt. Wert Einwirkung, Beanspruchung
k = charakt. Wert eines Parameters
res = resultierender Wert
Rd = Bemessungswert Widerstand
Rk = charakt. Wert Widerstand
v = Scherwirkung bei VBM
x,y,z = Wirkungsrichtung, Achsenzuordnung
