eD_DRAD01

Hintergrundinformationen des Webdienstes

european W E B S E R V I C E eD_DRAD01
Statische Nachweise Dachrandabdeckungen
Strukturelemente, Verbindungen, Verankerungen
Regelwerke Dachdecker, ZVSHK, Flachdachrichtlinien
DIN EN 1991, DIN EN 1999, DIN 18531, DIN 18339, Zulassungen

Empfehlungen zur Nutzung des Dienstes:

1. Parameter eingeben bzw. waehlen

2. Dienst starten mit 'go' oder

2. Start Musterbeispiel oder Beispiel in Liste anklicken

3. Parameter editieren, an aktuelles Projekt anpassen

4. Dienst wiederholt starten mit 'go'

5. Mit Klick auf ONLINE-PDF eine PDF-Datei für Drucken/Speichern erzeugen oder

6. Ergebnistext bzw. Bilder markieren und kopieren

7. Ergebnistext bzw. Bilder in externe Anwendung einfuegen

Allgemeines

Im Spezial Webservice eD_DRAD01 sind extrem viele Varianten an Loesungen moeglich.

Hauptkriterien sind die Art der Unterkonstruktion, die Art der Erzeugung des Quergefaelles

(Neigung) und die Wahl des Dachrandprofils, starr oder mit Gelenk.

Diverse Kombinationen, Geometrie- und Werkstoffvarianten erhoehen die Vielfalt weiter.

In allen Faellen wird im Dienst die komplette prueffaehige Nachweisfuehrung der Strukturelemente,

Verbindungsmittel VBM und Verankerungemittel VAM erstellt.

Auch Geometrie-Kollisionen und diverse min/max-Parameter werden ueberprueft.

Die folgenden maszstaeblichen Skizzen aus dem Dienst zeigen eine Auswahl fuer

praktische Anwendungen. Bezugslinien fuer alle Abstaende, Ueberstaende, Hoehen, Dicken usw.

sind die Konturen aussen, innen und oben des Flachdaches, Ringankers bzw. der Wand.

(ROT eingerahmte Flaechen).

Hinweis:

In der aktuellen Praxis der Dachrandabdeckungen existieren diverse ein- und mehrteilige

Systeme mit starren oder gelenkigen Anschluessen.

Als Standardabstand der Halter wird i.d.R. 1 m angegeben.

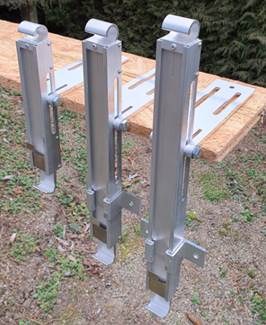

Übliche Gelenkhalter mit Langloechern

Allerdings werden in der Praxis nach wie vor kaum prueffaehige Statische Nachweise der

Dachrandabdeckungen incl. der Verankerung erstellt oder sind nicht zu erbringen.

Die Problematik wird verschaerft durch dicke Daemmungen auf der Fassadenseite

(exzentrische Beanspruchungen), Unterschaetzung der Windsoglasten frontal und von oben

sowie statisch unguenstige Langloecher in den Haltern.

==> Anfrage Nachweisfuehrung bitte bei: ibh Dr. Heller, ibh@windimnet.de, Tel: 03643 505640

Dachrandabdeckung Unterkonstruktion UK = Druckfeste Daemmung

Beispiel: GF Gefaelle = Daemmkeil, DP Dachrandprofil = Starr, AP Attikaplatte = OSB

Beispiel: GF Gefaelle = Klotz, DP Dachrandprofil = Gelenk, AP Attikaplatte = OSB

Beispiel: GF Gefaelle = Daemmkeil, DP Dachrandprofil = Starr, AP Attikaplatte = OSB, Zusatzanker ZA = Z-Profil Alu

Beispiel: GF Gefaelle = Daemmkeil, DP Dachrandprofil = Starr, AP Attikaplatte = OSB, Zusatzanker ZA = Konsole + Anschlusswinkel Alu

Beispiel: GF Gefaelle = Daemmkeil, DP Dachrandprofil = Starr, AP Attikaplatte = OSB, Zusatzanker ZA = Fstick (Gewindestange Edelstahl)

Dachrandabdeckung Unterkonstruktion UK = Ohne

Beispiel: GF Gefaelle = Klotz, DP Dachrandprofil = Starr, AP Attikaplatte = OSB

Dachrandabdeckung Unterkonstruktion UK = KVH C24

Beispiel: GF Gefaelle = KVH-Keil, DP Dachrandprofil = Starr, AP Attikaplatte = OSB

Beispiel: GF Gefaelle = Klotz, DP Dachrandprofil = Starr, AP Attikaplatte = OSB

Beispiel: GF Gefaelle = KVH-Keil, DP Dachrandprofil = Starr, AP Attikaplatte = Ohne

Beispiel: GF Gefaelle = Klotz, DP Dachrandprofil = Gelenk, AP Attikaplatte = Ohne,

Zusatzanker ZA = Fstick (Gewindestange Edelstahl)

Systeme nicht brennbar !

Dachrandabdeckung Unterkonstruktion UK = Flachblech Alu

Beispiel: GF Gefaelle = 3 grad fix, DP Dachrandprofil = Starr, AP Attikaplatte = Ohne

Beispiel: GF Gefaelle = 3 grad fix, DP Dachrandprofil = Gelenk, AP Attikaplatte = Ohne

ZA Zusatzanker = Konsole + Anschlusswinkel Alu

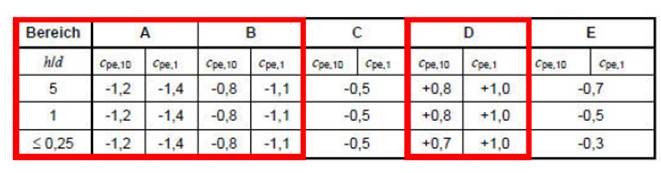

Windlasten auf vertikale Wände, Fassaden, Rechteckkörper

Einflussflächen, Druckbeiwerte nach DIN EN 1991-1-4

Windlasten auf vertikale Wände, Fassaden, runde Baukörper (Zylinder)

Druckverteilung, Druckbeiwerte nach DIN EN 1991-1-4

Windlasten auf Flachdächer

Einflussflächen nach DIN EN 1991-1-4

Windlasten auf Flachdächer

Druckbeiwerte nach DIN EN 1991-1-4
